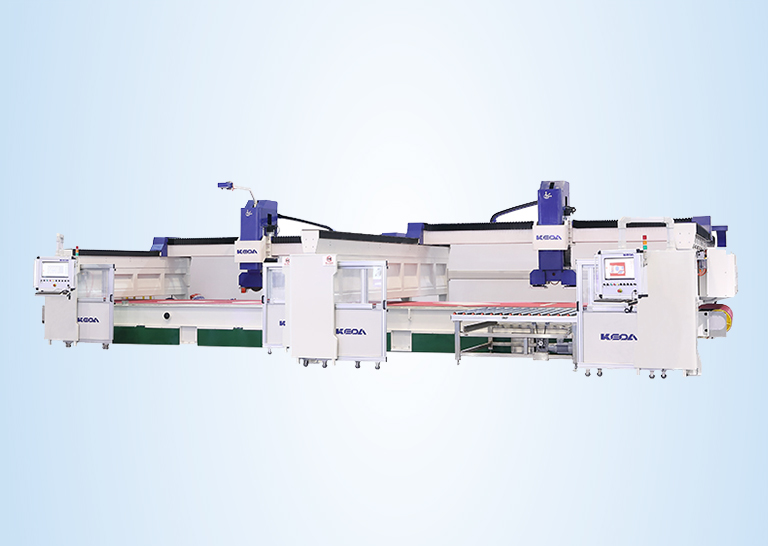

CJ 系列大板切割分揀生產線

  • CJ/CNC3A16×32/1
  • CJ/CNC4A20×32/1T
  • CJ/CNC5A20×32/1T
  • CS/CNC4A16×32/1
產品描述
科達 CJ 系列大板切割分揀生產線最大加工工件規格可達 2000X3200mm，除了針對臺面板各 種形狀切割等傳統橋切功能外，還增加了 AI 對刀、自動貼標、吸盤移板等功能。通過該機配 套的智能排版軟件，可對板材以最大出材率自動優化、對紋排版或人工規劃 3 種方式進行預先 規劃切割方案，將方案導入到該機后一鍵進行自動切割，分揀機械手根據前一工序所貼標工藝， 通過系統集成數據，自動將工件分流到下一工藝生產流水線上，提高生產效率和工藝準確性。
產品特點
◎ 用于天然石材、人造石英石、人造大理石、巖板等板材切割加工。
◎ 具有自動排版，自動貼標功能，保證板材的最大出材率，為后續分流工作提供準確保障。
◎ 自動測厚、AI 對刀、自動移板，降低人工成本，減少人工誤差， 提高效率。
◎ 配置全自動集中注油潤滑系統，操作方便，集體供油。
◎ 自主開發數控系統，多軸 聯動快速精準。
◎ 工作臺根據實際情況，多種選擇。
在線咨詢

產品詳情

Product Details

技術參數

technical parameter
設備名稱 設備型號 設備功能 X 軸行程
(mm) 		 Y軸行程
(mm) 		 Z軸行程
(mm) 		 A 軸
旋轉角度		 C 軸
旋轉角度		 主軸轉速 鋸片
安裝尺寸
(mm)		 主軸功率(kW) 總功率(kW) 外形尺寸
(mm)
三軸數控橋切 CJ/CNC 3A16×32/1 規格板切割 0-3800 0-2800 0-200 - - 3000 300-500 18.5 30 6400×5300×3200
四軸數控橋切 CJ/CNC 4A20×32/1T 切板（方形、多邊形、圓形、橢圓、臺面板） 0-3800 0-2800 0-200 - ±360° 3000 350-420 18.5 27.7 6500×4600×3400
五軸數控橋切 CJ/CNC 5A20×32/1T

切板（方形、多邊形、圓、扇形、橢圓、臺面板）
仿形功能（直線條、弧線條、斜線條、波浪線條）
開孔、倒角

 0-3800 0-2800 0-380 0°-90° ±360° 0-6000 350-450 18.5 28.7 6500×4600×3400
四軸數控分揀機械手
（搭配橋切使用）		 CS/CNC 4A16×32/1 和橋切連線使用時，根據前一工序貼標工藝，通過系統集成數據，自動將工件分流到下一工藝生產流水線上。 0-3800 0-5100 0-240 - ±360° - - - 7.5 6100×7200×3000

 * 參考產量以成品磚計算。
